PVC Solarni razvodni ormar 2 ulaza 2 izlaza 1000V DC

PVC solarni orman kompletan 2 ulaza / 2 izlaza, 1000 V DC, IP65

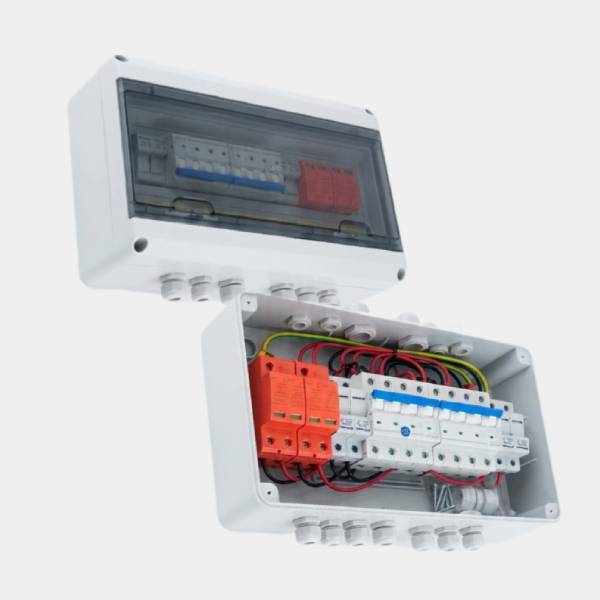

PVC solarni razvodni ormar (PV Combiner Box) u konfiguraciji sa 2 ulaza i 2 izlaza pruža vrhunsku zaštitu i preglednost za vaš fotonaponski sistem. Njegova glavna uloga je sigurno sabiranje DC struje sa solarnih panela i njeno prosleđivanje ka invertoru uz ugrađene sigurnosne komponente.

Zahvaljujući kućištu od otporne plastike (PVC) i otpornosti na koroziju, ovaj ormar je izuzetno lagan za montažu, a providni inspekcijski poklopac olakšava svakodnevno praćenje statusa zaštitnih elemenata i osigurača.



Karakteristike

Tip proizvoda PV orman / PV Combiner Box
Izvedba: Kompletan
Broj ulaza: 2
Broj izlaza: 2
Maksimalni ulazni napon: 1000 V DC
Nazivna struja: 30 A
Prenaponska zaštita: SPD
SPD UC: 1000 V
SPD Imax: 40 kA
SPD In: 20 kA
SPD Up: ≤ 4,0 kV
Stepen zaštite kućišta: IP65
Radna temperatura: -20 °C do +60 °C
Relativna vlažnost: 0–99%
Maks. nadmorska visina: ≤ 5500 m
Montaža komponenti: DIN šina
Primena: Fotonaponski / solarni sistemi

Kompletna DC zaštita

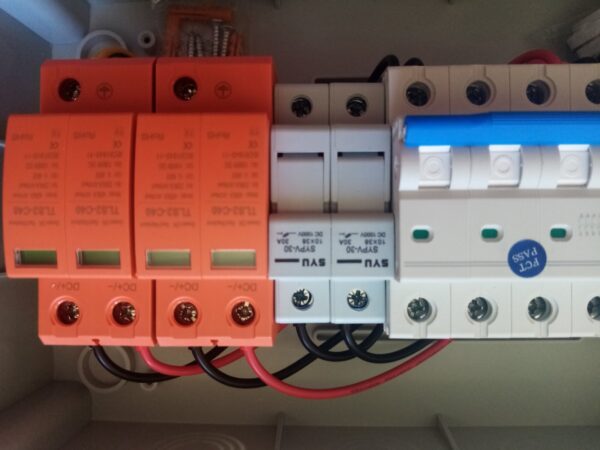

Za razliku od praznog razvodnog kućišta, ovaj PV orman je kompletno opremljen zaštitnim elementima. Na unutrašnjoj strani nalaze se DC zaštitne komponente, kao i SPD prenaponska zaštita.

Ugrađena SPD zaštita prema deklaraciji ima sledeće karakteristike:

• UC: 1000 V
• Imax: 40 kA
• In: 20 kA
• Up: ≤ 4,0 kV

SPD zaštita služi za zaštitu DC strane fotonaponskog sistema od prenaponskih pojava i predstavlja važan element zaštite solarne instalacije.

2 ulaza / 2 izlaza

Konfiguracija 2 ulaza / 2 izlaza omogućava povezivanje dva DC ulazna voda i dva izlazna voda. Ovakva izvedba omogućava uredno organizovanje DC instalacije i jednostavnije povezivanje sa ostatkom sistema.

PV orman je pogodan za primenu u različitim fotonaponskim instalacijama, u skladu sa projektovanom konfiguracijom sistema i zahtevima konkretne električne instalacije.

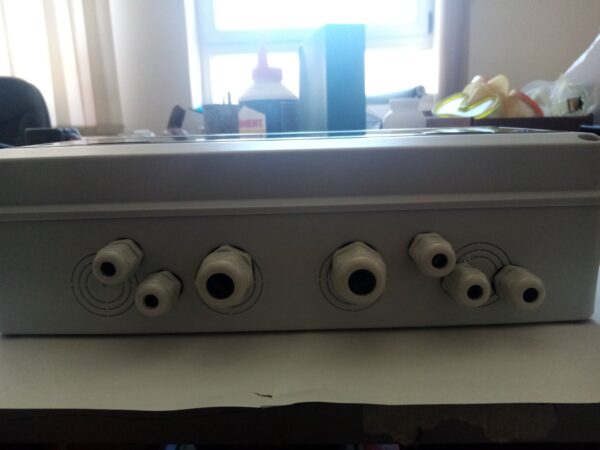

IP65 kućište

Kućište PV ormana poseduje IP65 stepen zaštite. Ova oznaka označava zaštitu od prodora prašine i zaštitu od mlazova vode.

Zahvaljujući robusnom kućištu, PV orman se može koristiti u različitim uslovima rada, uz pravilno odabrano mesto montaže i odgovarajuću zaštitu priključnih vodova.

Pouzdana zaštita fotonaponske instalacije

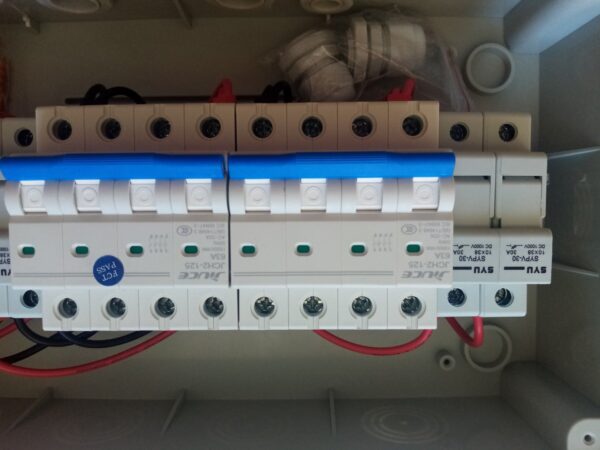

Zaštitni elementi unutar ormana omogućavaju organizovan i pregledan DC razvod. Ugrađene komponente montirane su na DIN šinu, što omogućava urednu organizaciju elemenata i jednostavniji pristup prilikom pregleda i održavanja.

PV orman predstavlja praktično rešenje kada je potrebno da se DC zaštita i razvod fotonaponskog sistema objedine u jednom fabrički pripremljenom kućištu.

Primena

PV orman 2 ulaza / 2 izlaza 1000 V DC može se koristiti u:

• kućnim solarnim elektranama,
• komercijalnim fotonaponskim sistemima,
• industrijskim solarnim elektranama,
• off-grid solarnim sistemima,
• DC razvodu fotonaponskih sistema,
• sistemima sa naponom do 1000 V DC,
• sistemima sa više solarnih panela i DC vodova.

Prednosti

• ✅ Kompletno opremljen PV orman
• ✅ 2 DC ulaza / 2 DC izlaza
• ✅ Podržava napone do 1000 V DC
• ✅ Nazivna struja 30 A
• ✅ Ugrađena SPD prenaponska zaštita
• ✅ Imax SPD zaštite do 40 kA
• ✅ IP65 zaštita kućišta
• ✅ Komponente montirane na DIN šinu
• ✅ Uredno unutrašnje ožičenje
• ✅ Pogodan za različite fotonaponske sisteme
